Индуктивный метод как самый безопасный и самый активно использующийся.
Телефонные радиопередатчики, подключаемые непосредственно в телефонную линию, хорошо зарекомендовали себя на практике, но им присущ очень большой недостаток - их легко обнаружить и "подавить”. В последнее время широкое распространение получили бесконтактные съемники. Их практически невозможно подавить никакими электронными средствами, так как они работают по принципу индуктивной связи с телефонным проводом. К тому же, бесконтактные съемники легко устанавливаются и не требуют навыков работы с радиоэлектронной аппаратурой.

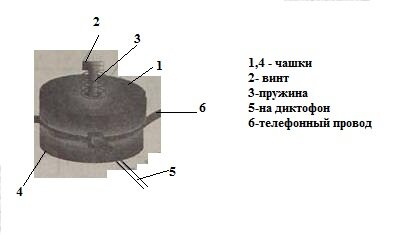

Рассмотрим устройство бесконтактного датчика, представленного на рисунке ниже.
В качестве корпуса датчика использованы две ферритовые чашки 1 и 4, которые одновременно являются магнитопроводом, внутрь которого вставлен полистироловый каркас (на рисунке не показан). На каркас наматывают катушку, которая содержит 600 витков провода ПЭВ-1 0,05мм. К концам катушки припаивают экранированный провод 5, который выводят через прорезь верхней чашки 1. К другому концу провода припаивают разъем для микрофонного входа диктофона, на который и будет подаваться сигнал от датчика.
Чашки скрепляют между собой винтом 2 с надетой на него пружиной 3. При подключении датчика к телефонной линии, чашки 1 и 4 раздвигают, и внутрь магнитопровода вставляют телефонный провод 6 (только один - любой из двух). В результате взаимоиндукции, сигнал с телефонной линии наводится на катушку, которая выступает в роли вторичной обмотки повышающего трансформатора.
Необходимо отметить, что датчик хорошо работает только с диктофонами фирм SONY, OLIMPIK, SANYO. Чтобы датчик хорошо работал с другими диктофонами, а также для увеличения его чувствительности, желательно собрать к нем усилитель.
Индуктивный метод используют для ВОЛС (оптоволокно) как контактный, так и бесконтактный.
1. Для контактного подключения удаляют защитные слои кабеля, стравливают в светоотражающую оболочку и изгибают кабель на необходимый угол (см. рисунок, а). В данном случае обнаружить подключение за счет утечки (ослабления мощности сигнала) очень сложно, так как достаточно отобрать 0,001% передаваемой мощности, чтобы подслушать переговоры.
2.Принципиальная схема бесконтактного подключения к ВОЛС реализуется, как правило, либо в период монтажа ВОЛС, либо демонтажа и ремонта аппаратуры, так как в качестве элемента съема светового информационного сигнала используется стеклянная трубка жестко фиксированная на предварительно зачищенном кабеле, запаянная с двух сторон и имеющая изогнутый отвод, на конце которого устанавливается объектив, фокусирующий световой поток на светодиод, электрический сигнал, с которого подается на усилитель и оконечное устройство приема (см. рисунок, б)
Телефонные радиопередатчики, подключаемые непосредственно в телефонную линию, хорошо зарекомендовали себя на практике, но им присущ очень большой недостаток - их легко обнаружить и "подавить”. В последнее время широкое распространение получили бесконтактные съемники. Их практически невозможно подавить никакими электронными средствами, так как они работают по принципу индуктивной связи с телефонным проводом. К тому же, бесконтактные съемники легко устанавливаются и не требуют навыков работы с радиоэлектронной аппаратурой.
Рассмотрим устройство бесконтактного датчика, представленного на рисунке ниже.
В качестве корпуса датчика использованы две ферритовые чашки 1 и 4, которые одновременно являются магнитопроводом, внутрь которого вставлен полистироловый каркас (на рисунке не показан). На каркас наматывают катушку, которая содержит 600 витков провода ПЭВ-1 0,05мм. К концам катушки припаивают экранированный провод 5, который выводят через прорезь верхней чашки 1. К другому концу провода припаивают разъем для микрофонного входа диктофона, на который и будет подаваться сигнал от датчика.
Чашки скрепляют между собой винтом 2 с надетой на него пружиной 3. При подключении датчика к телефонной линии, чашки 1 и 4 раздвигают, и внутрь магнитопровода вставляют телефонный провод 6 (только один - любой из двух). В результате взаимоиндукции, сигнал с телефонной линии наводится на катушку, которая выступает в роли вторичной обмотки повышающего трансформатора.
Необходимо отметить, что датчик хорошо работает только с диктофонами фирм SONY, OLIMPIK, SANYO. Чтобы датчик хорошо работал с другими диктофонами, а также для увеличения его чувствительности, желательно собрать к нем усилитель.
Индуктивный метод используют для ВОЛС (оптоволокно) как контактный, так и бесконтактный.
1. Для контактного подключения удаляют защитные слои кабеля, стравливают в светоотражающую оболочку и изгибают кабель на необходимый угол (см. рисунок, а). В данном случае обнаружить подключение за счет утечки (ослабления мощности сигнала) очень сложно, так как достаточно отобрать 0,001% передаваемой мощности, чтобы подслушать переговоры.
2.Принципиальная схема бесконтактного подключения к ВОЛС реализуется, как правило, либо в период монтажа ВОЛС, либо демонтажа и ремонта аппаратуры, так как в качестве элемента съема светового информационного сигнала используется стеклянная трубка жестко фиксированная на предварительно зачищенном кабеле, запаянная с двух сторон и имеющая изогнутый отвод, на конце которого устанавливается объектив, фокусирующий световой поток на светодиод, электрический сигнал, с которого подается на усилитель и оконечное устройство приема (см. рисунок, б)
